Cara Menggunakan GPS Map Sounder 585 S

April 23, 2018
Yuwono Wikan Driyogo
I. Tutorial Pemasangan Indoor
1. Langkah Kerja Pertama Adalah Siapkan Alat yang Dibutuhkan

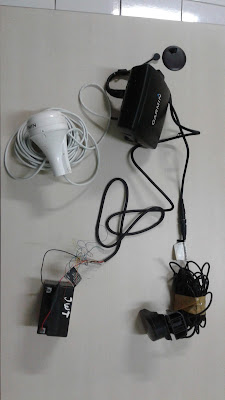

Sebelum Pengukuran bathimetri, kita perlu memahami alat apa yang akan kita gunakan, bagaimana cara memasang, dan kemampuan alat saat di gunakan. Berikut ini tutorial sederhana merangkai alat GPS Map Sounder 585 S. Peralatan yang di butuhkan
a. Antena
b. Power/data Cable
c. GPS Map Sounder monitor
d. Tranduscer
e. Aki motor
2. Langkah Kerja Kedua Adalah Setting Cable Power Dengan Daya
Pisahkan antara Cable power dan Aki. Lalu sambungkan. Pastikan kabel tidak tertukar. Merah untuk arus positif (+), Hitam untuk arus negatif (-). Sekali lagi Merah untuk arus positif (+), Hitam untuk arus negatif (-)
Untuk memperkuat ikatan kabel power dengan aki menggunakan kabel tis, atau dengan kabel jepitan aki.
Kabel power / data
Perhatikan arus kabel
Kondisi setelah terangkai
3. Langkah Kerja Ketiga Adalah Penyambungan Tranduscer
Sambungkan kabel tranduscer dengan Kabel power pada rangkaian sebelumnya

Proses penyambungan kabel tranduscer
Pastikan penyambungan sesuai titik temu antara kedua kabel
Cek titik penyambungan kabel tranduscer
a. Kabel power bagian penerima sambungan
b. Penyambung dari kabel tranduscer
Kondisi setelah tranduscer tersambung di kabel power
4. Langkah Kerja Ke Empat Adalah Penyambungan Kabel Power Dengan Monitor
Sebelum penyambungan pastikan juga titik temu antara konektor monitor dengan koneksi di kabel power. Cara menghubungkan sama dengan sebelumnya, sambungkan lalu putar untuk mengunci
a. Kabel power penghubung ke monitor
b. Sambungan monitor GPS mapsounder
Kondisi setelah terpasang
5. Langkah Kerja Ke Lima Adalah Pemasangan Antena GPS Ke Monitor Adalah Penyambungan Kabel Power Dengan Monitor

Langkah ini cukup sederhana, hanya menyambungkan antara koneksi antena pada monitor GPS dengan kabel koneksi, dan prosesnya tidak sesulit sebelumnya

Keterangan lokasi sambungan

Pasang antena pada koneksi di monitor GPS

Putar ujung kabel antena untuk mengunci sambungan
Kondisi tersambung Semua
6. Langkah Kerja Ke Enam Nyalakan Alat
Setelah terangkai semua, nyalakan tombol power pada monitor GPS Map sounnder 585 S
Jangan lupa cek apakah tranduscer sebagai sumber bunyi (sound) bermasalah atau tidak. Pengecekan cukup memastikan ada suara pada tranduscer, suara terdengar seperti suara radar. terdengar "tik tik tik" beberapa kali. Artinya alat siap di gunakan.
- - - - - - -
